                                                                                                             山特ups电源安装方法及顺序

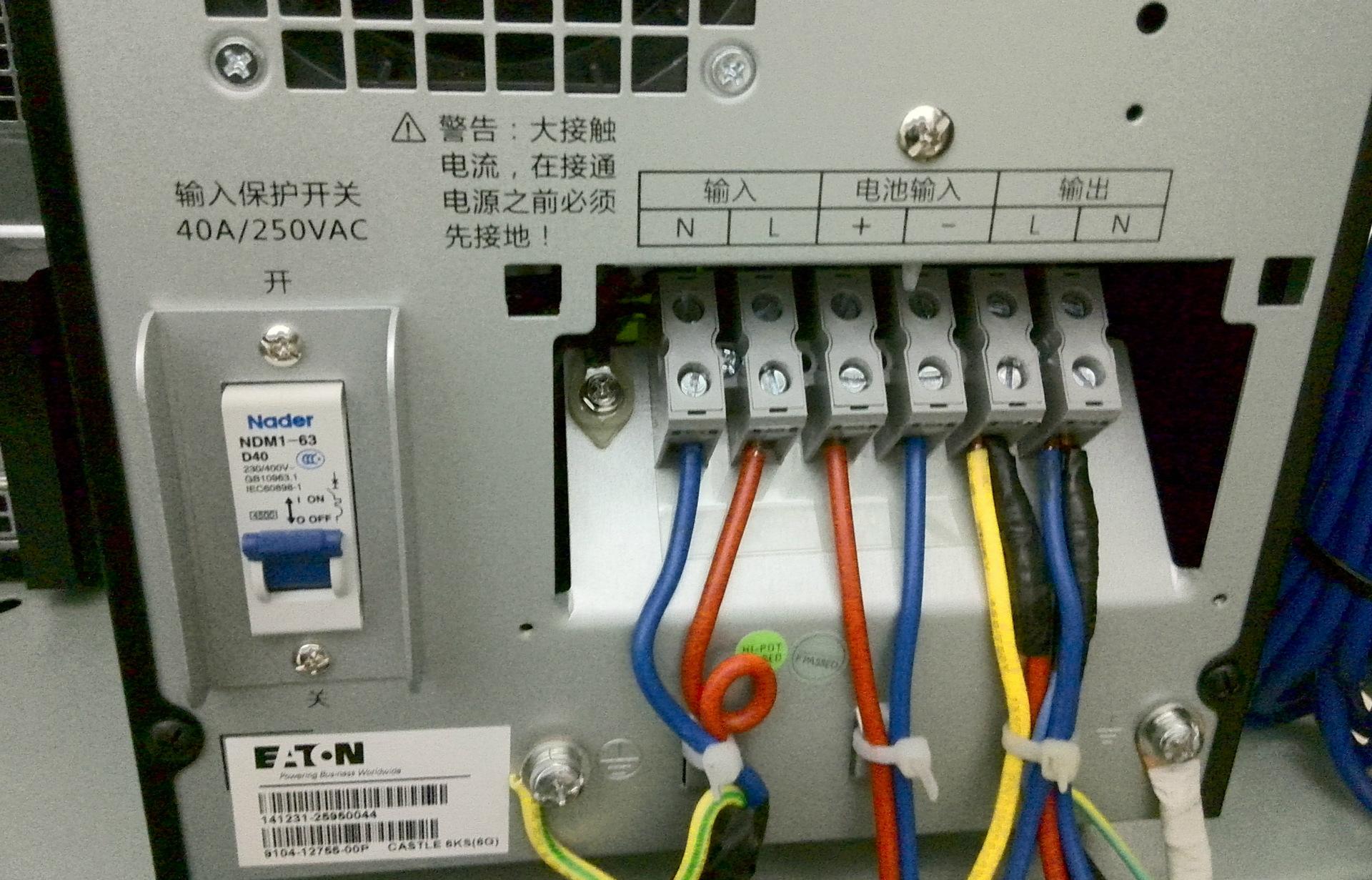

首先我们要了解ups电源的工作原理，（如下图）

ups电源延长机一般由ups电源主机和蓄电池组，电池柜，组成，安装。

安装第一步：

确定好ups电源主机和蓄电池柜摆放位置，两者距离最好要近一些，方便接线，

然后把电池柜组装成型，一般电池柜里面都有安装图纸，这个可以根据图纸组装，

安装第二步：

下面我们就依山特ups单进单出10千瓦为例，该型号启动直流为192v，那么192除以12等于16，也就是说该型号

要配备16块12v蓄电池，那么相对应的电池柜型号就是A16,

A16电池柜分为四层，每层排放4块电池，在排放的过程中，蓄电池正极超一个方向排放，方便与接线，

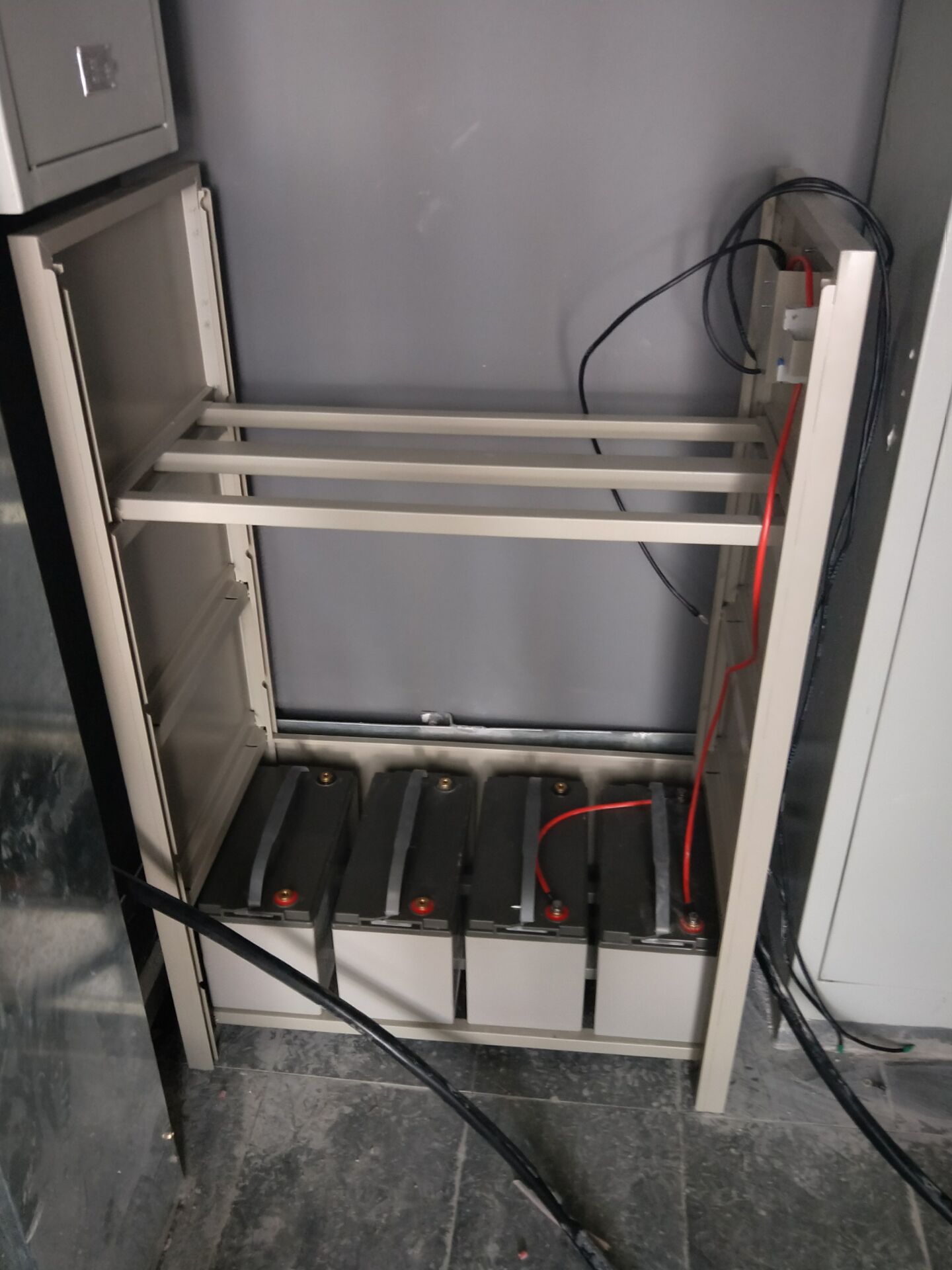

先摆最低层四块，（如下图）

摆放好之后，选择距离顶部空开近的一块，把正极和空开的一端相连，然后依次把四块电池的正负极串联一来，切记一定要负极连正极或者正极连负极，不然会短路哦，

当底部层连接完以后，这时底部会留有一个负极是用来连接第二层的正极，我们先把上下连接线，连接好，另一端暂且用胶布绝缘处理，

在确保正负极螺丝紧固以后，开始上一层安装，先把电池柜第二层的支撑架放上，然后摆放第二层电池，为确保上下层连接线够用，

我们在摆放第二层电池的时候，正极和底层摆放方向要相反，在摆放完电池以后，我们先把底层留下的负极和第二层的正极相连，

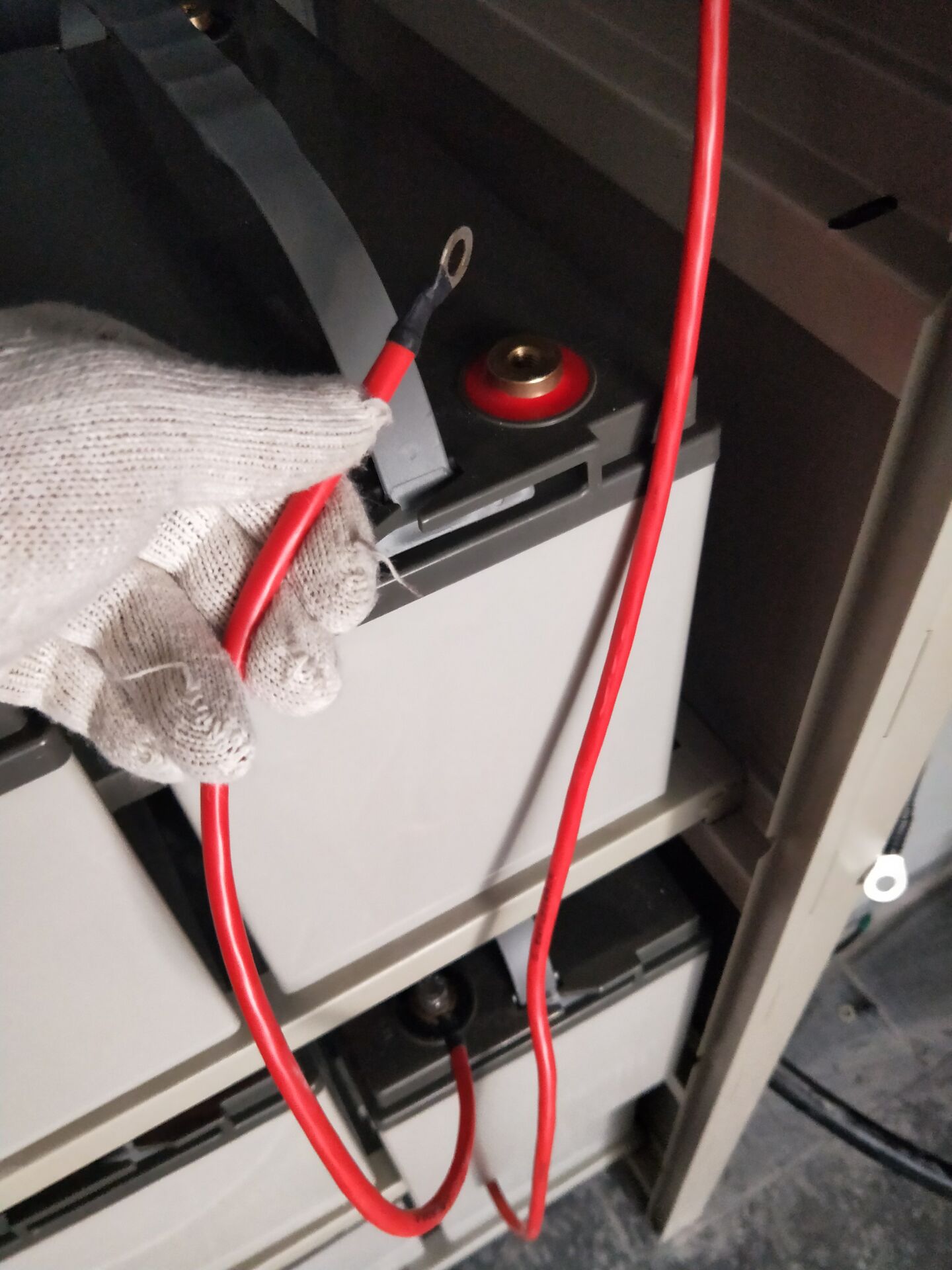

（如下图）

连接好之后，第二层的连接方式，和第一层一样，以此类推，一共四层，当我们把四层16块电池全部连接好之后，这时最顶层的电池会留有一个负极，这个负极和我们一开始接到空开的正极，就是我们要接到ups电源的蓄电池输入接口的正负极也就是电池组串联后的总电压，在和主机相连之前我们要先测量一下，电池组的电压要确保电压在192v，也就是所配备的主机启动直流电压，确认好之后，正极经过空开，连接到主机的蓄电池输入接口，切记连接时正负极要相对应，

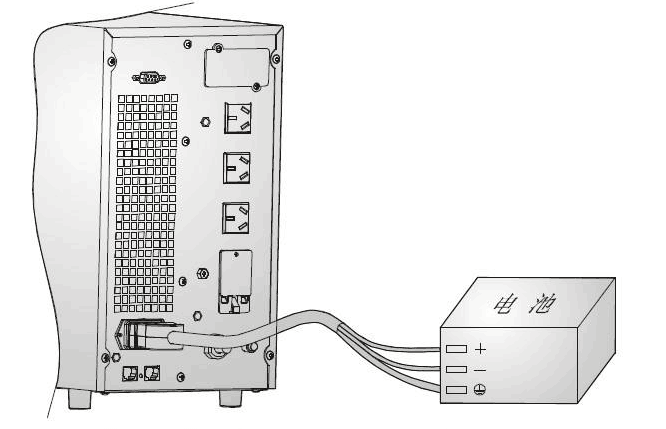

（如下图）

这时ups电源蓄电池安装基本完成，ups主机接线口分为三路，电池输入，市电输入，负载输出，在接好电池输入后，

下一步我们把主机输出接口接到负载设备上面，也就是ups电源所供电的设备，最后把市电输入接好，下面就是开机检测了，

整套ups电源安装流程就这样完成了。
